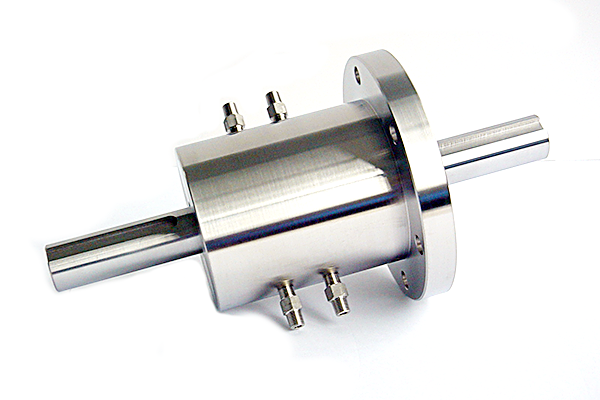

SFBシリーズ（重荷重）
製品仕様

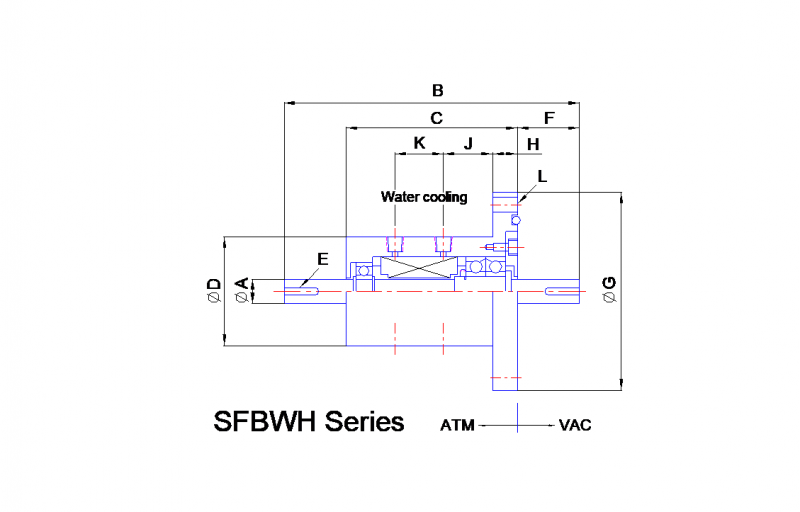

| 荷重 | 重荷重 | ||||
|---|---|---|---|---|---|
| 型番 | SFB020WH | SFB025WH | SFB030WH | SFB040WH | SFB050WH |
| A |  |
 |
 |
 |
 |
| B | 255 | 288 | 321 | 357 | 406 |
| C | 135 | 138 | 141 | 157 | 166 |
| D | 85 | 95 | 105 | 125 | 140 |
| E | 巾6深3.5長50 | 巾7深4長63 | 巾10深5長80 | 巾12深5長90 | 巾14深5.5長110 |
| F | 60 | 75 | 90 | 100 | 120 |
| G | 145 | 160 | 160 | 185 | 210 |
| H | 18 | 18 | 20 | 22 | 24 |
| J | 29 | 29 | 29 | 33 | 33 |
| I | 6-Φ12／PCD120 | 6-Φ12／PCD135 | 6-Φ12／PCD135 | 8-Φ12／PCD160 | 8-Φ12／PCD185 |
| 軸径 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 |
|---|---|---|---|---|---|
| 許容伝達トルク （Kg·cm） |
616 | 1066 | 1706 | 3413 | 6106 |
| 耐真空度（Pa） | 10-6 | ||||
| 許容Heﾘｰｸ量 （Pa·m3 /sec） |
<10-12 | ||||
| 耐差圧（kg/cm2 ） | 3 | ||||
| 使用雰囲気 | 不活性ガス | ||||
| 使用温度 | 0～80℃（高温・高速回転は水冷式をご指定下さい） | ||||
| 真空側軸受型式 | 7206CDF | 7207CDF | 7208CDF | 7210CDF | 7212CDF |
| 大気側軸受型式 | 6205 | 6206 | 6207 | 6009 | 6211 |
| 軸受材質 | SUJ2 | ||||
| ハウジング ／軸材質 |
SUS303／SUS630 | ||||
