SNBシリーズ
製品仕様

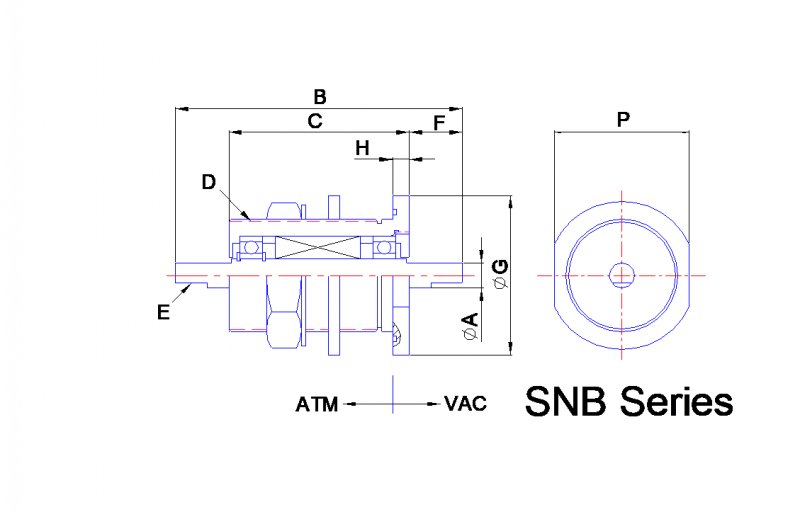

| 形式 | ナット | |
|---|---|---|
| 型番 | SNB006NN | SNB010NN |
| A |  |
 |
| B | 97.5 | 119.5 |
| C | 57.5 | 69.5 |
| D | M32×1.5 | M38×1.5 |
| E | 深0.5長12（フラット面） | 巾3深1.8長14 |
| F | 20 | 25 |
| G | 55 | 60 |
| H | 10 | 10 |
| P | 49 | 55 |
| 軸径 | Φ6 | Φ10 |
|---|---|---|
| 許容伝達トルク（Kg·cm） | 9.7 | 62 |
| 耐真空度（Pa） | 10-6 | |
| 許容Heﾘｰｸ量（Pa·m3 /sec） | <10-12 | |
| 耐差圧（kg/cm2 ） | 2.5 | |
| 使用雰囲気 | 不活性ガス | |
| 使用温度 | 0～80℃（高温・高速回転は水冷式をご指定下さい） | |
| 真空側軸受型式 | 627 | 6001 |
| 大気側軸受型式 | 627 | 6001 |
| 軸受材質 | SUS440C | |
| ハウジング／軸材質 | SUS304／SUS630 | |
